さらに、機能性を追求した「PV-ⅡNH型」新登場!


PV用モジュール取付金具 梵天屋(ぼんてんや)
施工性、生産性UPでも確かな強度!単管にはシンプルなPVクランプが最適!!
部材・ブラケット不要! 用途で選ぶ。速さで選ぶ。アース工事不要! ボルトレスで設置工程を1つ省略! 各メーカーの太陽光パネル設置に対応。
当製品は特許製品です。多数項請求にて類似製品の防止に努めています。類似製品にはご注意願います。

1MWクラスでのソーラーパネル設置コスト〈例〉取付部材はPVクランプのみで一発施工!!ソーラーパネル設置日数は14日間で完了!!コロバシ用単管パイプは従来の約半分!!システム施工効率で60~110工数削減!!


※上記計算は、3人施工時での積算です。現場環境、施工体制によって異なります。
PVクランプのここが決め手!

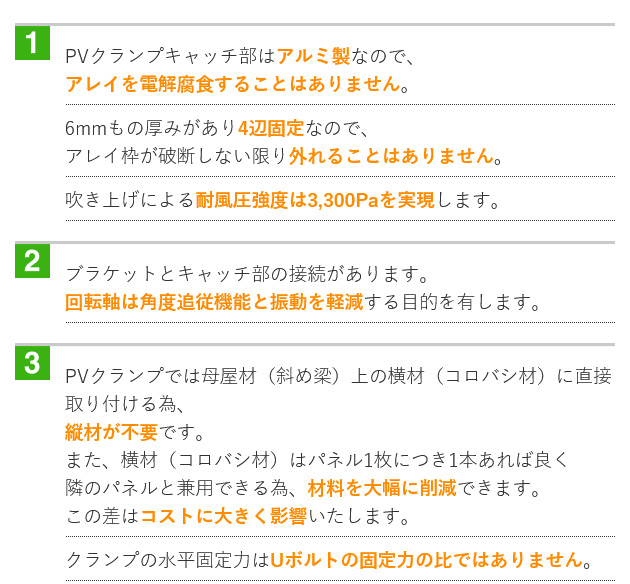

強度は十分   電食影響ゼロ   再利用可能

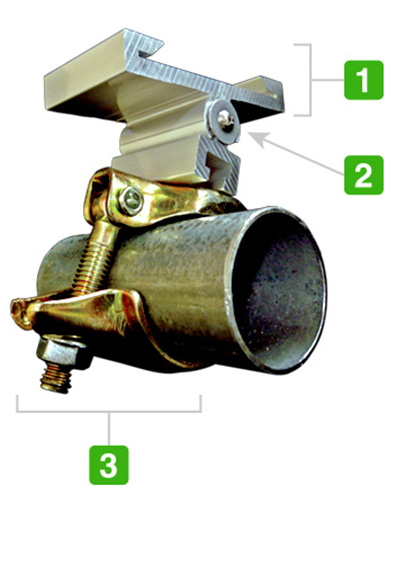

アルミ製キャッチ部6㎜
解析=耐力3,300N保持
※別冊の試験報告書をご用意しています。
  ①長期に渡るご使用の場合、KSGメッキ仕様をお薦めします。
②アレイと同じアルミ製で有害な電解腐食はありません。
  20年後、架台や基礎の撤去費用は数千万円に上ります。クランプや単管パイプは、足場工事に再利用品として市場があるため買取りが可能です。

なんと1kw(250w×4枚)3分で設置!1日300枚設置の実績!

設置手順
PVクランプ取付

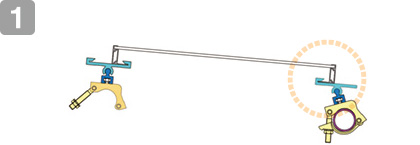

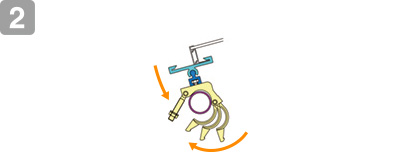

単管パイプにPVクランプを取り付け、
上部に太陽光パネル枠を引っ掛けます。
単管パイプ固定

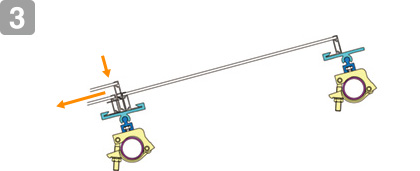

PVクランプを太陽光パネル枠に引っ掛け、
単管に固定するだけで完了です。
太陽光ソーラーパネルの設置
次のパネルはゆずり込み方式で
【1】と同じくPVクランプに引っかけます。
以降のパネルはこの作業を繰り返します。

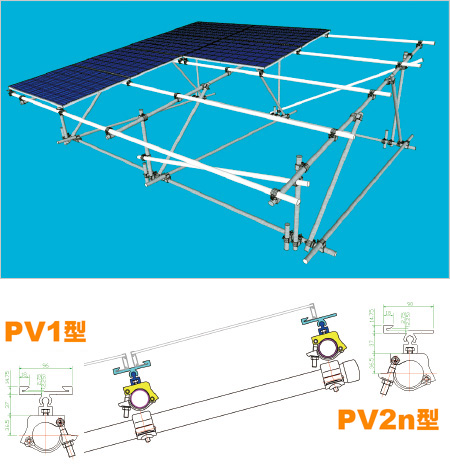

横通しタイプ架台 太陽光ソーラーパネル設置
縦通しタイプ架台 太陽光ソーラーパネル設置
※モジュールメーカーのフレーム形状により、取り付けができない場合があります。事前にモジュールのフレーム形状の確認をお願いします。
システム施工効率で60?110人工削減! 施工日数≒30%短縮で人手不足を解消!
システム施工効率60?110人工を削減するシステムとは!?基礎施工からモジュール設置を映像でご紹介! 手順ビデオとしてもご覧いただけます。
メールでのお問い合わせ
兵庫県尼崎市神崎町1-40

業界初 PV-ⅡNH型アースで接地工事も完了!

従来施工では、太陽光ソーラーパネル設置後にアース工事が必要でした。

ハーネスを事前に作成
コスト約1,100円/KW(材料費+加工費)
  現場でパネルの穴あけ
コスト約200円/KW(現場加工費)
  アースの取り付け
コスト約400円/KW(現場取付費)

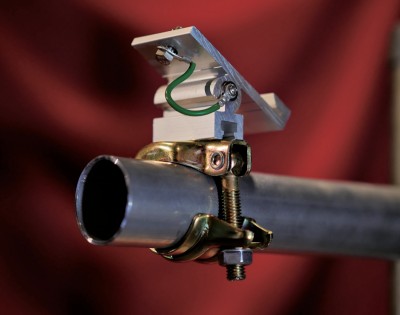

しかし、PVクランプアース付きなら、・・・ハーネス一本化で、煩わしいアース工事は不要!!
縦通しタイプのPVクランプアース付

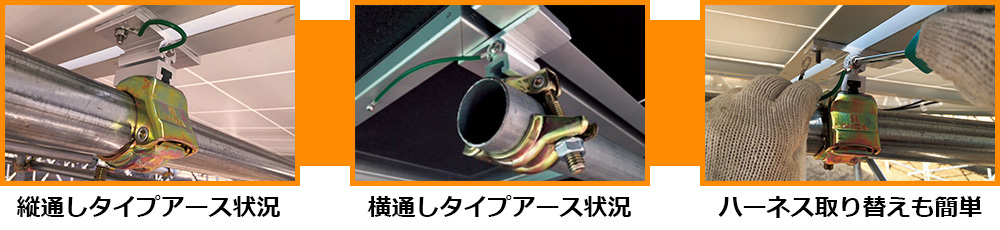

縦通しタイプアース状況   横通しタイプアース状況   ハーネス取り替えも簡単
より工数削減、施工日数・コスト低減を実現!
※アース性能を保証するものではありません。設置条件等は、電気設備事業者様にご相談ください。
※パネルの取り扱いについては、各メーカーの取り扱い説明書をご参照ください。

PV-ⅡNH型で設置領域拡大!

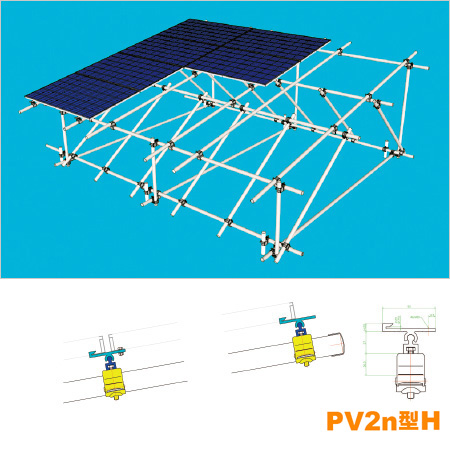

縦通し架台や多雪(豪雪)地域、急傾斜地域に対応!!
クリッピングポイント固定可能   多雪地域対応可能   急傾斜地対応可能

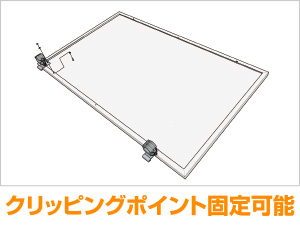

ソーラーパネルメーカー推奨の
クリッピング穴に固定できます。

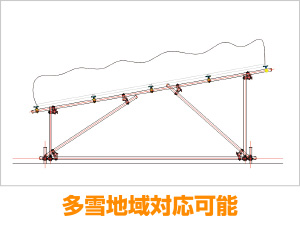

  積雪60cmのような多雪地域も
設置可能です。

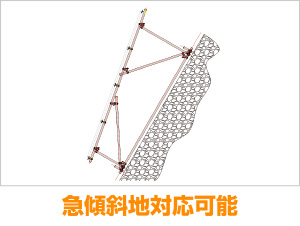

  30度以上の急傾斜地での単管架台にも
設置可能です。
施工手順

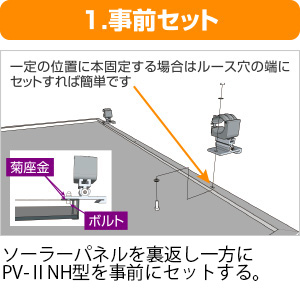

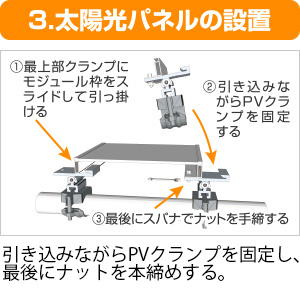

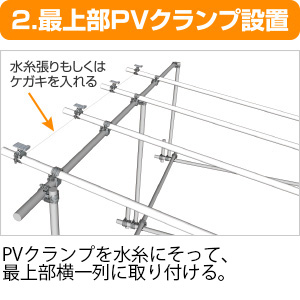

1.事前セット 一定の位置に本固定する場合はルース穴の端にセットすれば簡単です → 2.最上部PVクランプ設置 水糸張りもしくはケガキを入れる → 3.太陽光パネルの設置 ①最上部クランプにモジュール枠をスライドして引っ掛ける ②引き込みながらPVクランプを固定する ③最後にスパナでナットを手締する
ソーラーパネルを裏返し一方にPV-ⅡNH型を事前にセットする。   PVクランプを水糸にそって、最上部横一列に取り付ける。   引き込みながらPVクランプを固定し、最後にナットを本締めする。
横通しタイプ架台
横通しタイプ架台

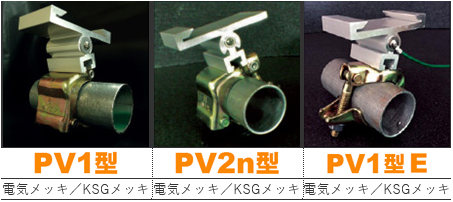

PVクランプ Ⅰ型 PVクランプ ⅡN型 PVクランプ Ⅰ型E
PVクランプ Ⅰ型 PVクランプ ⅡN型 PVクランプ Ⅰ型アース付
電気メッキ/KSGメッキ 電気メッキ/KSGメッキ 電気メッキ/KSGメッキ
縦通しタイプ架台
縦通しタイプ架台

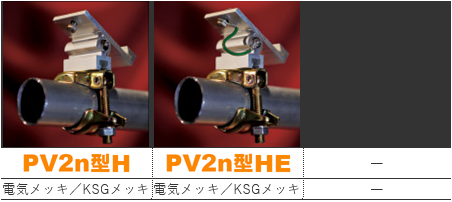

PVクランプ ⅡN型H PVクランプ ⅡN型HE
PVクランプ ⅡN型H PVクランプ ⅡN型HE
電気メッキ/KSGメッキ 電気メッキ/KSGメッキ
※モジュールメーカーのフレーム形状により、取り付けができない場合があります。事前にモジュールのフレーム形状の確認をお願いします。
メールでのお問い合わせ
兵庫県尼崎市神崎町1-40
新発売 20年以上劣化しない超耐候性PVキャップ!
太陽光パネル発電架台は最低20年以上の性能が要求されます。太陽や風、雨に負けない単管パイプをサポート!
ユハラPVキャップは、電線にも使用されている特殊配合技術で25年経っても劣化しないことが実証されています。

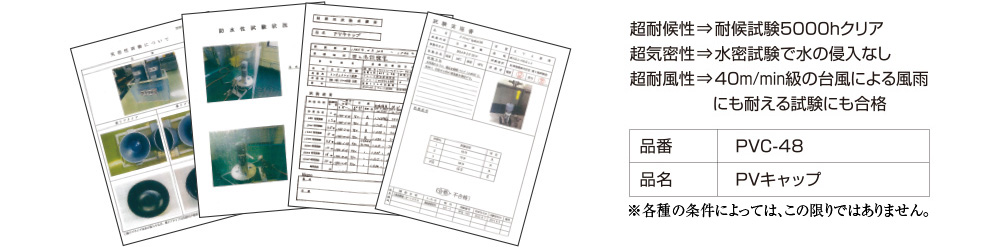

超耐候性⇒耐候試験5000hクリア 超気密性⇒水密試験で水の侵入なし 超耐風性⇒40m/min級の台風による風雨にも耐える試験にも合格
PVキャップカタログはこちら
資料請求 PVクランプカタログ 標準施工要領 縦型施工要領 多雪傾斜地用
メールでのお問い合わせ
兵庫県尼崎市神崎町1-40
