屋上設置型ソーラーパネル架台用 乾式基礎

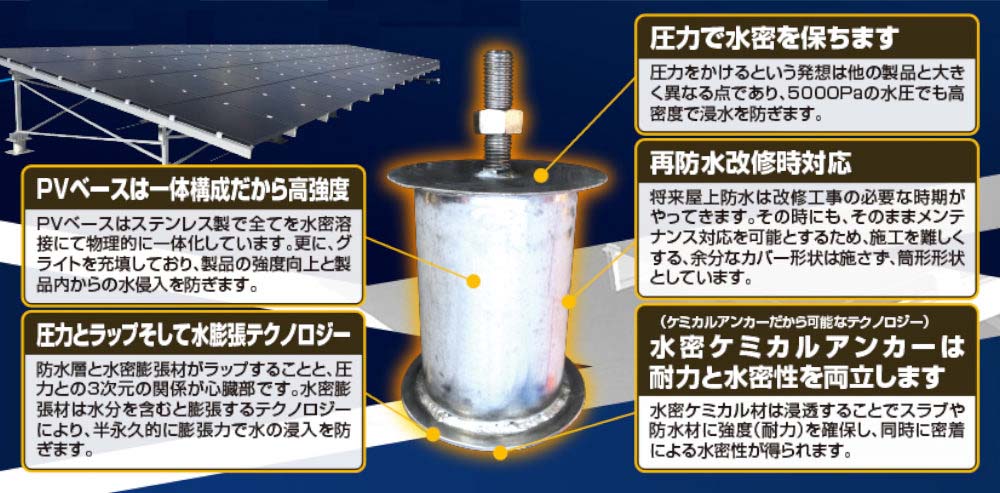

ＰＶベース

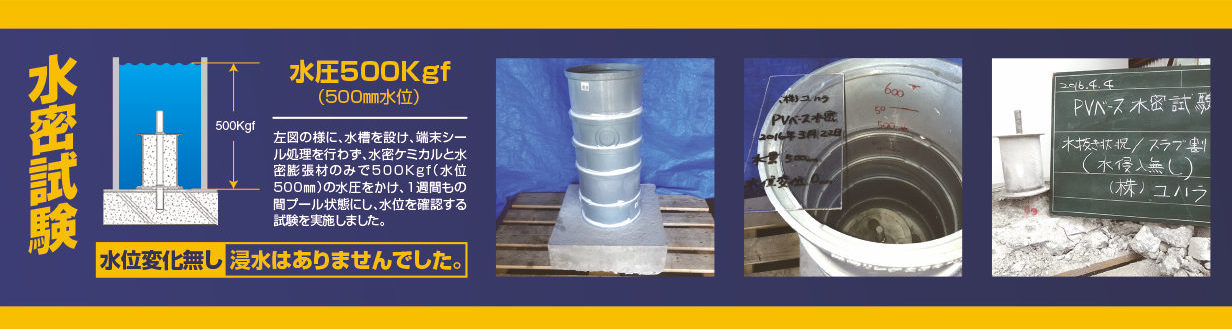

水圧500Kgf(500㎜水位)による水密試験を実施しました。
上図のように水槽を設け、端末シール処理を行わず、水密ケミカルと水密膨張材のみで500Kgf(水位500㎜)の水圧をかけ、1週間もの間プール状態にし、水位を確認する試験を実施した結果、水位の変化は無く、浸水はありませんでした。

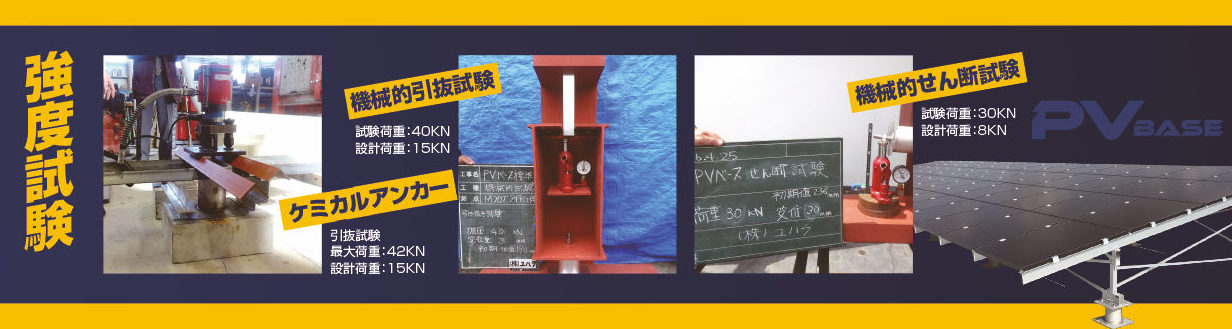

以下の3種類の強度試験を実施しました。
1. 機械的引抜試験
試験荷重：40kN 設計荷重：15kN
2. ケミカルアンカー引抜試験
最大荷重：42kN 設計荷重：15kN
3. 機械的せん断試験
試験荷重30kN 設計荷重8kN
