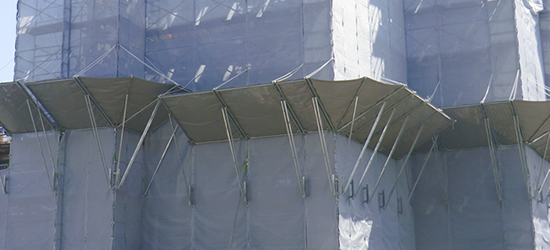

次世代シート朝顔 ハピネス(仮設工業会承認品)


ハピネス ラインナップ

その1 安全性

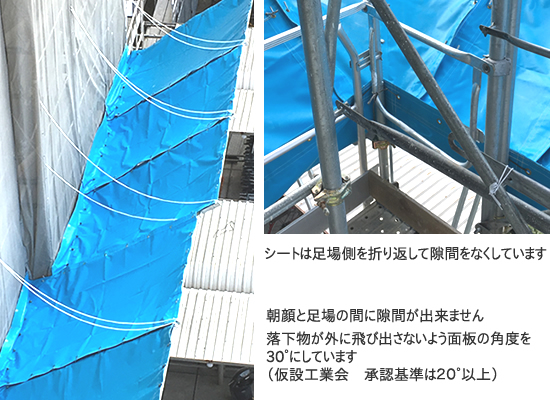

足場との隙間はゼロ
  • 多彩な現場に対応

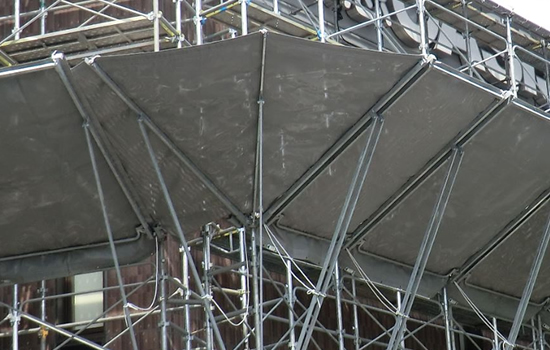

  • 特殊(鈍角)コーナー
    足場内で作業できます

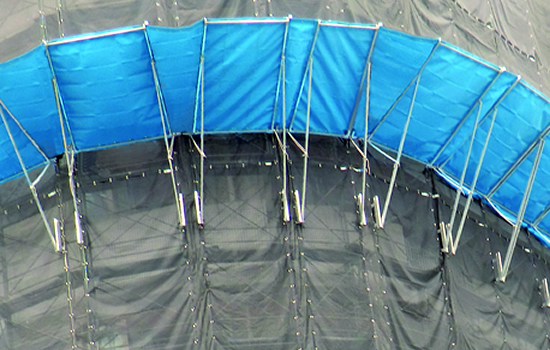

  • 円形足場

  • 入り隅コーナー
    オプション部材の隙間塞ぎシートを用いことでどんな足場でも隙間なく設置できます

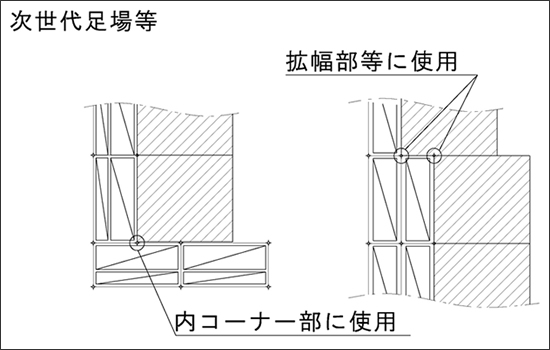

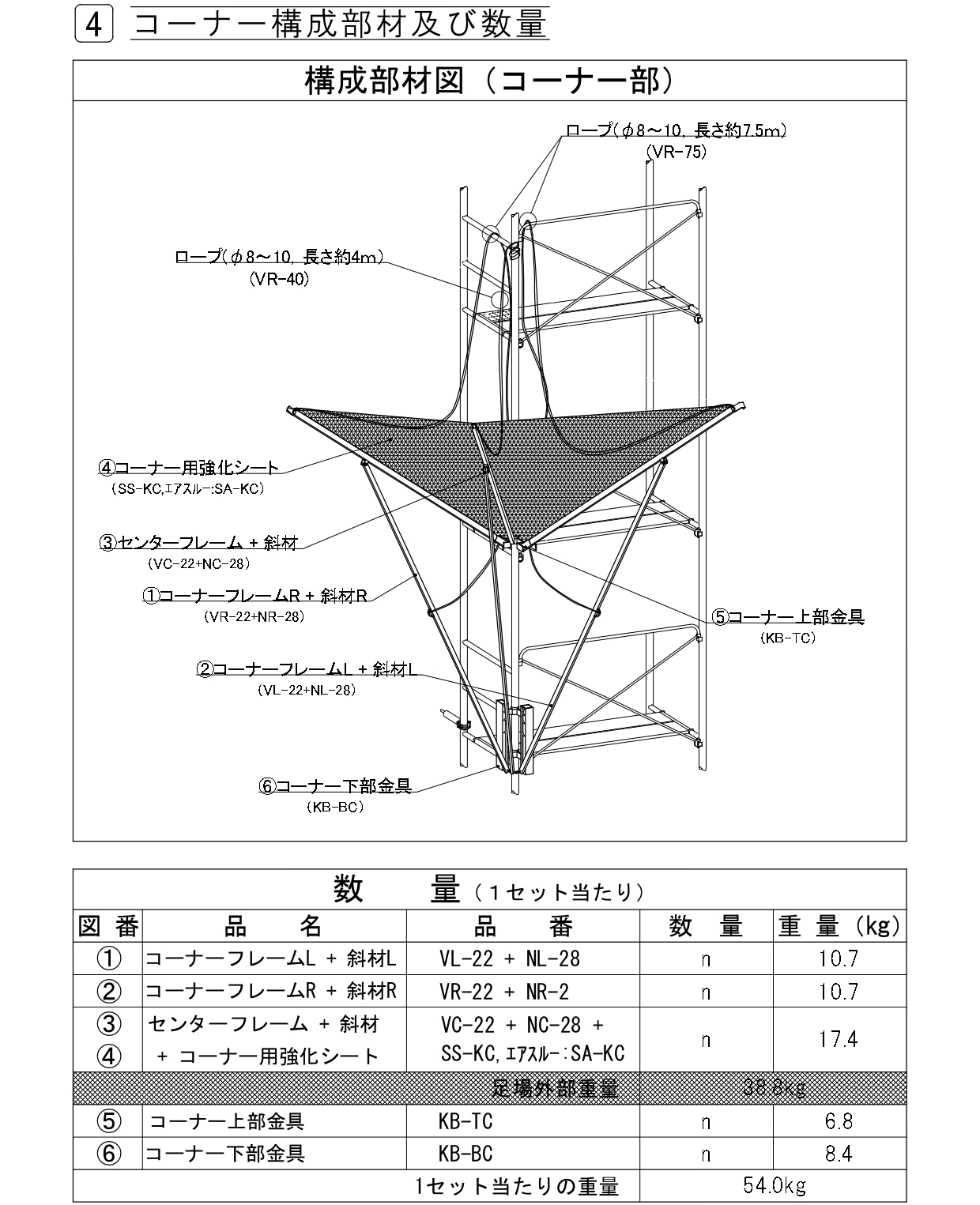

    内コーナー、外コーナー対応
    足場内で設置可能

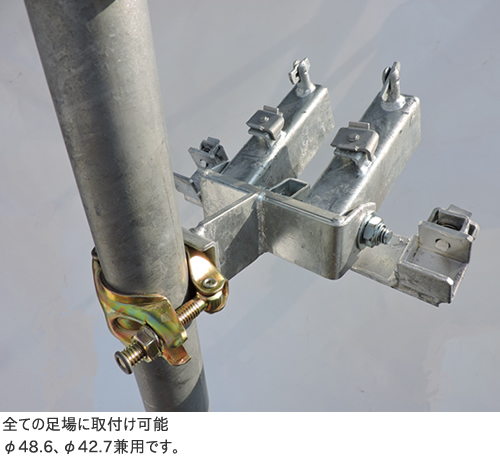

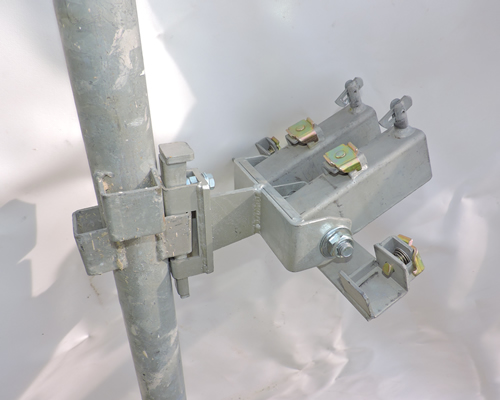

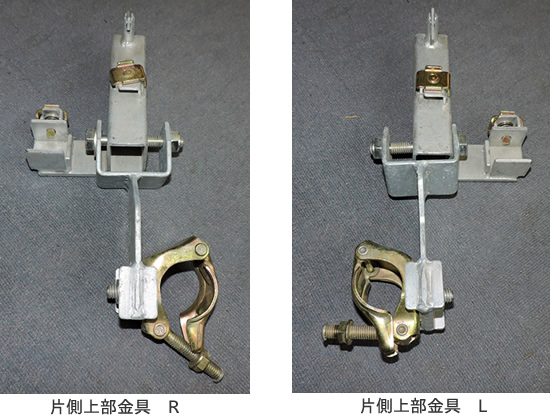

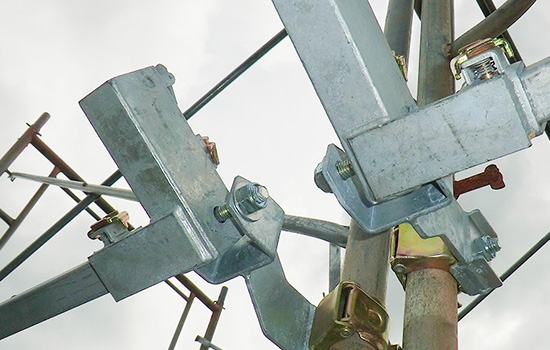

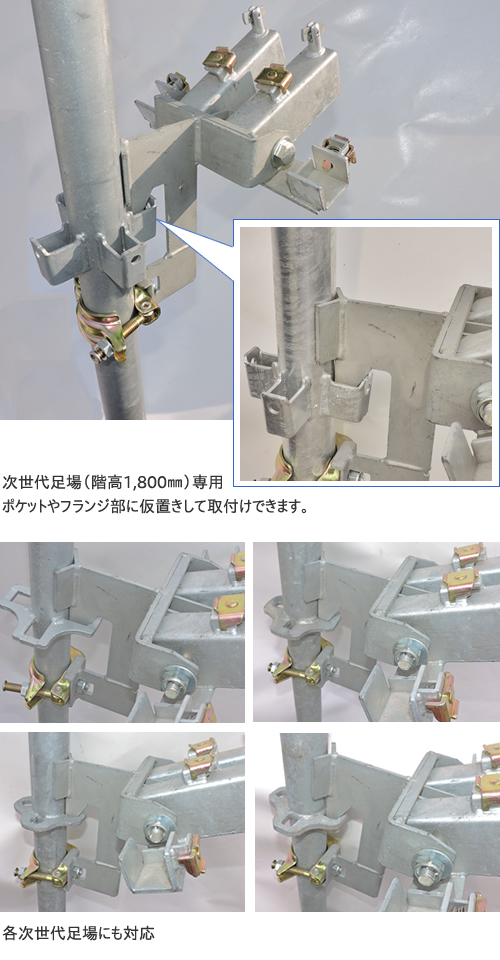

    片側上部金具

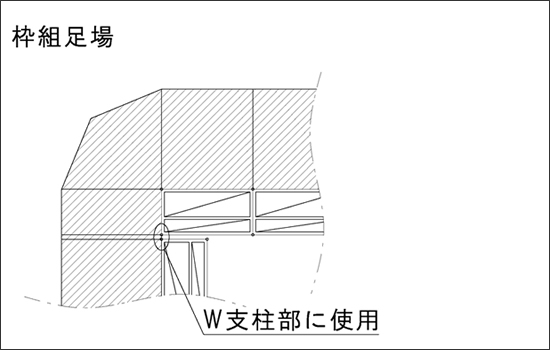

  • 枠組みW支柱に取付け

  • 下部金具はどちらか支柱に1つ通常の下部金具を取付け使用する

  • 内コーナーに取付け

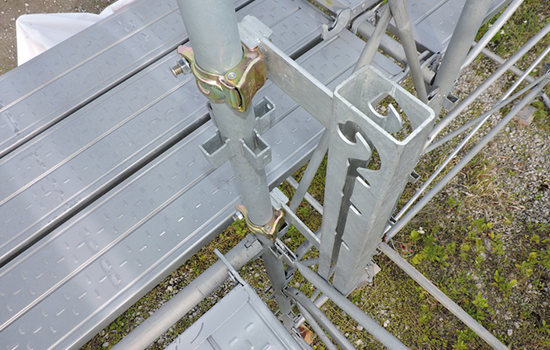

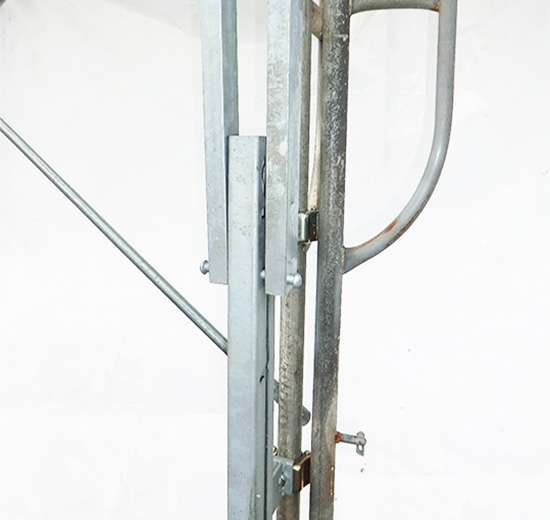

    片側下部金具

    片側下部金具の取付け

  • 内コーナーに取付け

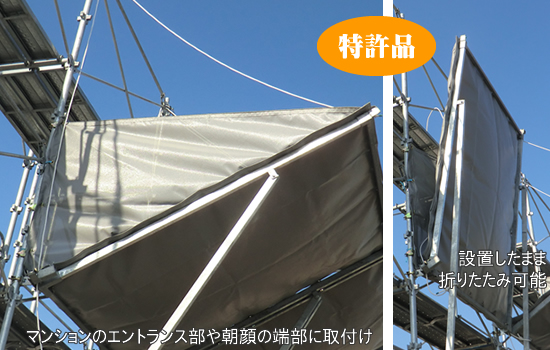

    サイドシート(オプション部材)

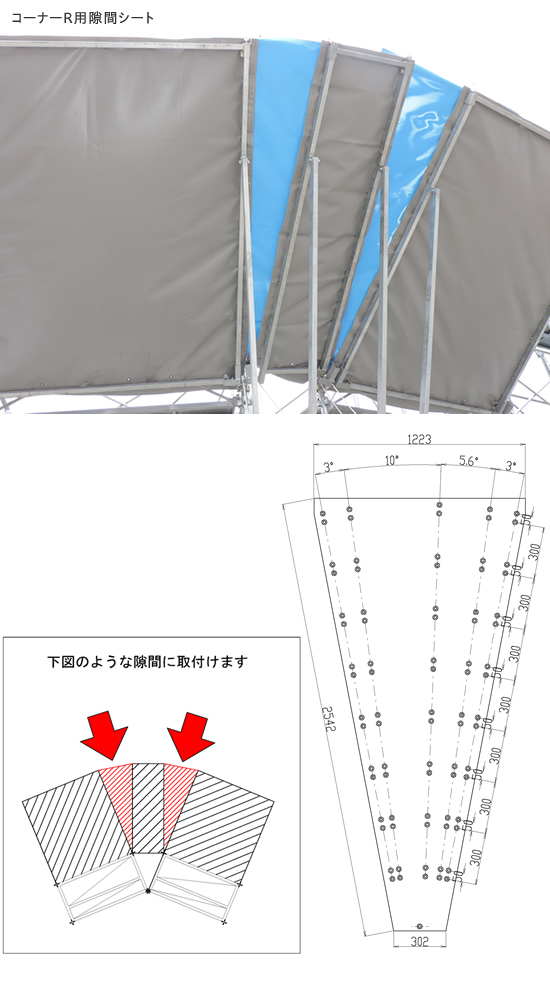

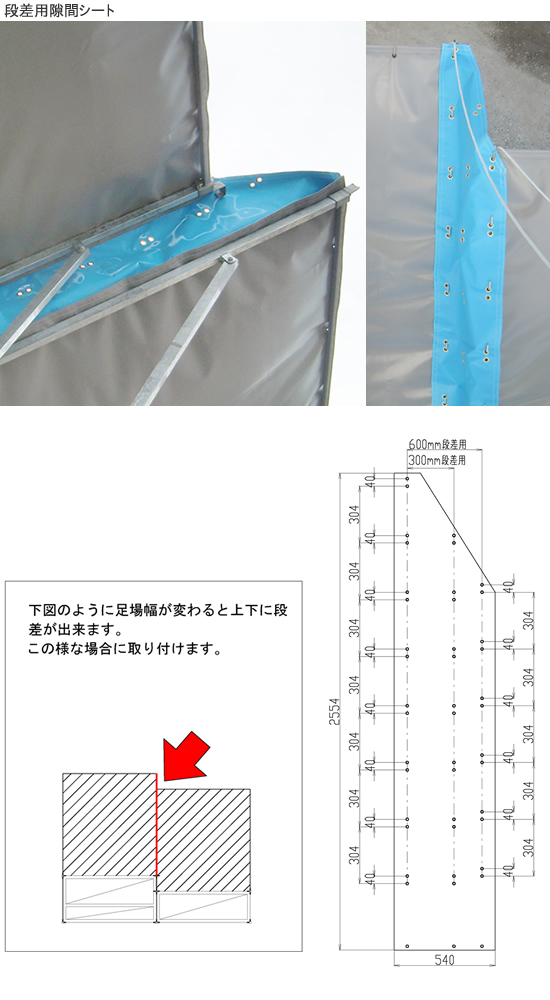

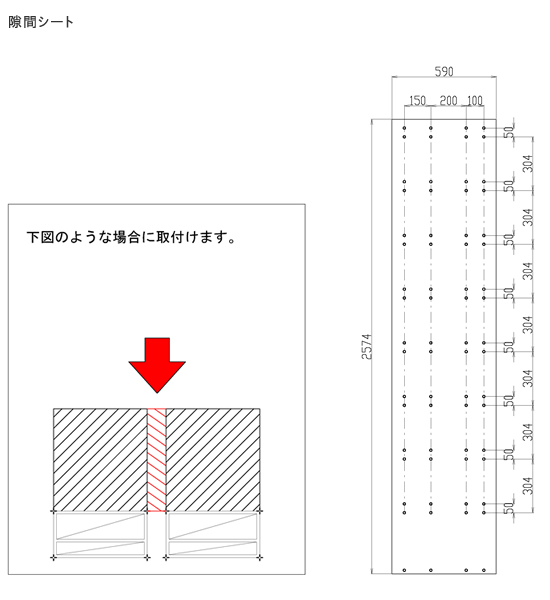

  • 隙間シート
  • その他、隙間シートあります。くわしくはお問い合わせください。

    仮設工業会 承認品
 【ハピネス設計基準】【仮設工業会 承認基準】
① フレーム強度 及び 面板強度
積 雪80㎝30㎝
風 速シート   35m/s18m/s以上
エアスルー 40m/s
② 面板落下阻止性能
落下試験高さ 10.0m高さ 6.3m

※足場の強度が優先しますので取扱説明書を参照して下さい

社内落下試験

ハピネス 社内落下試験動画

【社内落下試験 高さ10m】
①単管 4.0m11.0kg
②床付き布わく16.0kg
③建わく18.0kg
④コンクリートブロック 連続10個10.2kg/個

スマートアイル 社内落下試験動画

【社内落下試験 高さ35m】
単管 4.0m11.0kg
フレームはハイテン鋼使用!普通鋼と比較して86%強度アップ

普通鋼やアルミ材と比べ強度が高く、安心です。

【設計基準】
・風速 : シート   35.0m/s
    : エアスルー 40.0m/s
・積雪 : 80㎝

フレームはエアスルーハピネスも含む、全タイプ共通です。

※計算書あります。お問い合わせフォームよりお問い合わせください。

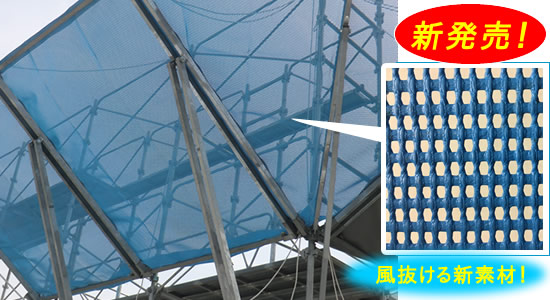

強風対策 エアスルー ハピネス

強風時、折りたたまなくても大丈夫
仮設工業会 承認基準 合格

エアスルー ハピネス 社内落下試験動画

【社内落下試験 高さ10m】
①単管 4.0m11.0kg
②床付き布わく16.0kg
③建わく18.0kg
④コンクリートブロック 連続10個10.2kg/個

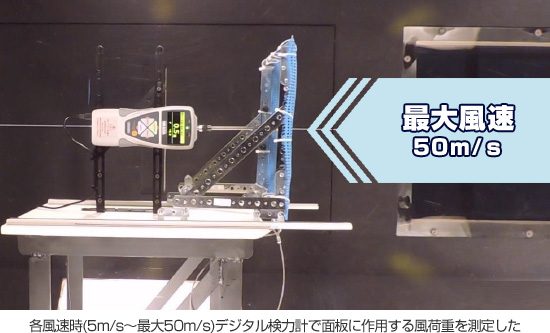

エアスルーなら面板に作用する風荷重は強化シートと比較し最大21%軽減

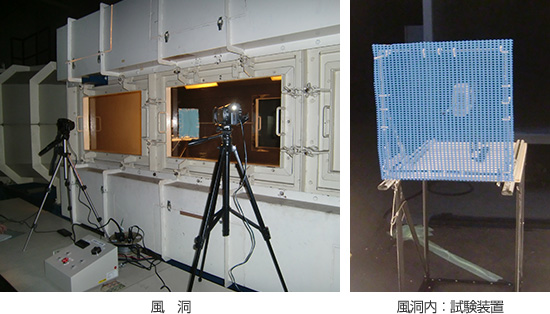

(風洞実験)
大阪大学工学研究科 研究用風洞 にて実施

風 速(m/sec) 風荷重(単位:N) ※1対強化シート比
強化シート エアスルー
51.901.5079%
105.494.6084%
1511.899.8883%
2020.7517.9286%
2532.8227.2383%
3046.7539.5985%
3564.1453.7884%
4084.3070.7984%
45106.8987.5382%
50124.37104.5784%
対強化シート比平均値(10m/s~50m/sの平均値)84% (16%減)
《風洞実験の結果。エアスルーの風荷重は強化シートに対して14~21%減となる》

その2 施工性

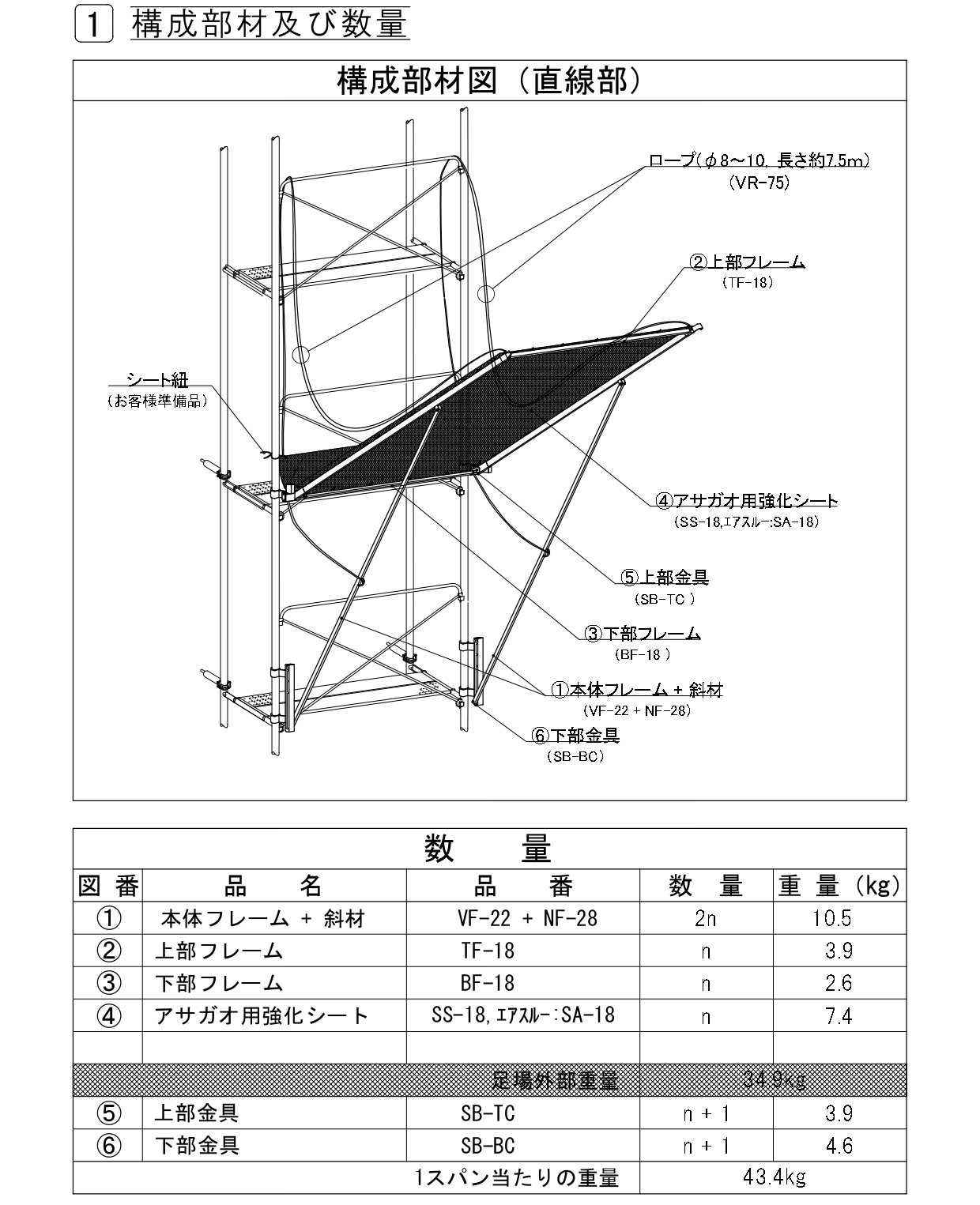

構成部材は7部材 1スパン当たり43.4kg

取付け金具以外の組立ては、ボルトナットを使用しないはめ込み式
吹き上げ防止ロックは自動
インチ・メーター兼用

ハピネス取り付け動画

その3 経済性

軽量・コンパクトなので輸送及び保管コストが低減できます
部材点数が少ないので設置・解体の作業性が改善されます
錆びやすいクランプは取り替え可能です
